流化床反应炉

一．工作原理

Fluidized Bed Reactor (流化床反应器) 的工作原理

流化床反应器是一种利用气体或液体流动将固体颗粒悬浮在反应器内形成流化状态的装置。其工作原理基于流态化概念，在该状态下，固体颗粒表现出类似液体的特性，可以提供优异的反应动力学和热传递效率。以下是其详细工作原理的描述：

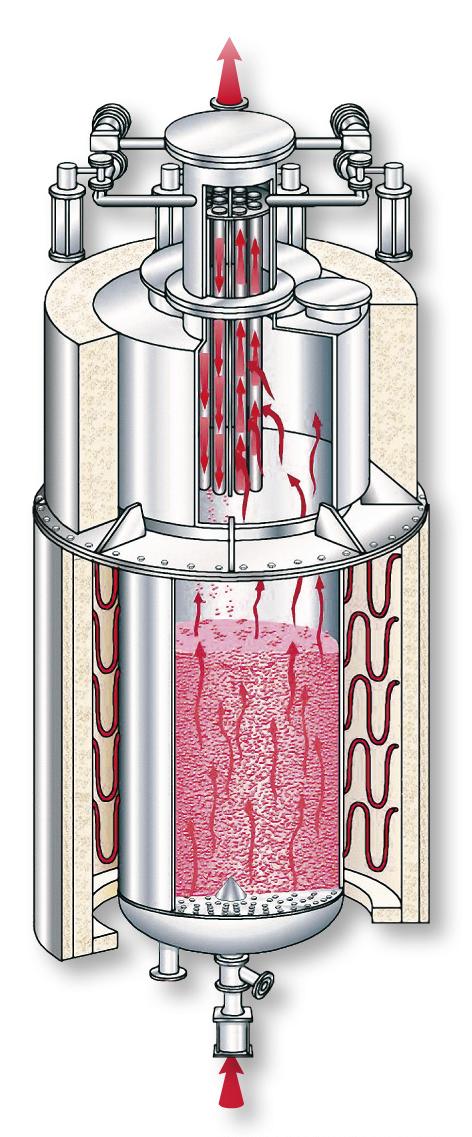

1. 反应器结构

流化床反应器一般由以下几部分组成：

反应器本体：通常是一个垂直的圆柱形或其他几何形状的容器。

气体分布板：位于反应器底部，用于均匀分布气流，使气体均匀地流经反应器。

流化床：反应器内的固体颗粒（如催化剂、固体反应物等）与气流共同形成的层状物质。

出料口：位于反应器顶部，用于排出反应后的产物。

2. 物料进料

在流化床反应器中，物料通常分为气相和固相。气体（或液体）通过气体分布板进入反应器，而固体颗粒（如催化剂或固体原料）则通过进料口进入反应器。这些固体颗粒通常是均匀颗粒，并在反应过程中提供所需的表面积和活性位点。

3. 流化过程

气体（或液体）通过气体分布板以均匀速度流入反应器。随着气体流速的逐步增加，气体开始将固体颗粒吹起，并带动颗粒悬浮，形成“流化床”：

气流速率与床层行为：当气体流速较低时，固体颗粒在床层中呈静止或较小的颗粒流动状态；当气流速率逐渐增大时，气体对固体颗粒的冲击力增加，最终使颗粒发生“流化”，即固体颗粒表现出类似液体的流动性。

流化状态：在流化床中，颗粒通过气流的不断推动，形成均匀的颗粒分布，从而提升颗粒间的接触效率和物质的混合性。此时，固体颗粒与气体（或液体）之间的传质和传热过程加速。

床层特性：当气体流速达到一定值时，固体颗粒开始保持悬浮状态并在反应器内自由流动，形成“床层波动”现象。床层的膨胀性确保了反应物在整个反应器内均匀分布，从而保证反应的高效进行。

4. 反应过程

反应物参与反应：在流化床反应器中，固体颗粒通常作为催化剂或者反应物，与气体或液体中的反应物发生反应。由于床层的流动性，固体颗粒和气体（或液体）反应物之间的接触面积大大增加，从而显著提升了反应速率。

热传递与混合：流化床反应器中的气流和固体颗粒之间具有良好的热交换性能，从而有效避免局部温度过高或过低的现象，保证反应的稳定进行。气体带走反应产生的热量，或通过气体的加热系统向反应器内的颗粒供热，确保反应过程中温度的均匀分布。

5. 物料流动与分离

反应物排出：经过反应后，气体与固体颗粒形成的混合物继续流动至反应器顶部，进入气体分离区域。通过气体分离装置，如旋风分离器或滤袋装置，可以将固体颗粒从气体中分离出去，避免颗粒随气体一起排放。

固体颗粒循环：在一些流化床反应器中，固体颗粒的循环非常关键。例如，在催化反应中，催化剂常常需要不断地循环使用。为了避免催化剂的流失，通常会设置循环系统，将分离出来的固体颗粒回流到反应器底部，继续参与反应。

6. 出料与处理

经过反应的气体、液体或固体产物会通过出料口排出反应器。根据不同的反应过程和需求，产物可能会通过进一步的冷却、分离、精炼等工序进行处理，最终得到所需的产品。

 7. **产物分离**

   - **气固分离**：反应后的气体和固体颗粒通过分离装置进行分离。气体产物通过顶部出口排出，固体颗粒则通过底部或侧面的出口回收。

   - **液体分离**：在液-固流化床中，液体产物通过过滤或沉降进行分离。

 8. 系统控制与监测

   控制系统：流化床反应器配备先进的控制系统（如PLC或DCS），用于实时监控和调节流体速度、温度、压力和固体颗粒的供给速率。

   传感器与反馈：系统配备多种传感器（如温度传感器、压力传感器、流量传感器等），用于监测工艺参数，并通过反馈系统自动调整运行条件，以确保反应过程的稳定性和一致性。

 9. 安全与环保

   安全设计：系统采用多重安全设计，如防爆装置、过温保护和气体泄漏检测，确保操作安全。

   环保措施：系统配备废气处理装置（如洗涤塔、活性炭吸附器或催化燃烧装置），用于处理反应过程中产生的有害气体和颗粒物，减少环境污染。

总结

流化床反应器通过气流与固体颗粒的流态化作用，实现了优异的反应效率、热量传递和质量传递。其能够提供均匀的反应条件，使固体颗粒与气体（或液体）充分接触，大大提高了反应速率和产物的质量。流化床反应器在催化裂化、煤气化、废气处理、燃料转化等领域具有广泛的应用，是现代化学工程中不可或缺的重要设备。

二．产品特点

### **Fluidized Bed Reactor（流化床反应器）产品特点**

Fluidized Bed Reactor（流化床反应器）是一种高效的化学反应设备，广泛应用于石油化工、制药、环保、新能源等领域，特别适用于催化反应、燃烧、气化和干燥等工艺。其主要产品特点如下：

#### **1. 高效传质与传热**

- 物料在流化状态下充分混合，提高反应物与催化剂的接触面积，加速反应速率。

- 传热系数高，温度均匀，避免热点或局部过热，提高产品质量和收率。

#### **2. 适应性强**

- 可处理多种物料形态（气-固、液-固、气-液-固三相流化）。

- 适用于多种反应类型，如催化裂化、合成气生产、焚烧处理、生物发酵等。

#### **3. 反应过程可控**

- 通过调节气流速度和温度，实现精准控制，提高反应选择性和产物质量。

- 可采用智能化控制系统（PLC/DCS），实现自动化操作，提高生产效率。

#### **4. 连续运行，稳定可靠**

- 适用于大规模连续生产，减少停机时间，提高经济效益。

- 可在线添加或更换催化剂，无需停机，提高生产灵活性。

#### **5. 低能耗与环保设计**

- 物料利用率高，减少原料浪费，降低生产成本。

- 适用于高效燃烧、废气净化等环保应用，有助于减少污染物排放。

#### **6. 结构优化，易于维护**

- 采用耐高温、耐腐蚀材料，延长设备使用寿命。

- 结构设计合理，便于拆卸、清洗和维护，符合GMP、FDA等行业标准。

如果您需要针对特定工艺的流化床反应器定制方案，请提供详细需求，我们可为您推荐合适的型号和配置！

三．应用领域

流化床反应器（Fluidized Bed Reactor, FBR）因其高效的多相反应能力和灵活的操作条件，在多个工业领域中得到了广泛应用。以下是流化床反应器的主要应用领域及其具体应用场景的详细介绍：

### 1. **化工行业**

   - **催化反应**：用于各种催化反应，如石油裂化、合成氨、甲醇合成和费托合成。流化床反应器能够提供高效的传质和传热，提高催化剂的利用率和反应效率。

   - **聚合反应**：用于聚合物的生产，如聚乙烯、聚丙烯和聚氯乙烯。流化床反应器能够实现均匀的温度控制和高效的物料混合，确保聚合物的质量和性能。

   - **分解反应**：用于有机物的热分解和裂解，如烃类裂解和塑料热解。流化床反应器能够提供均匀的热分布和高效的物料处理，提高分解反应的效率和产物质量。

### 2. **能源行业**

   - **燃烧**：用于煤、生物质和废物的燃烧过程。流化床燃烧技术能够实现高效、低污染的燃烧，减少有害气体（如NOx和SOx）的排放。

   - **气化**：用于煤、生物质和废物的气化过程，生产合成气（如CO和H2）。流化床气化技术能够提供高效的气固接触和均匀的温度分布，提高气化效率和合成气质量。

   - **热解**：用于生物质和废物的热解过程，生产生物油、焦炭和合成气。流化床热解技术能够实现快速加热和高效的热传递，提高热解效率和产物质量。

### 3. **环保行业**

   - **废气处理**：用于处理工业废气，如VOCs（挥发性有机化合物）和有害气体（如H2S和NH3）。流化床反应器能够提供高效的传质和反应，确保废气的彻底处理。

   - **废水处理**：用于处理工业废水，如含油废水和有机废水。流化床反应器能够实现高效的液固接触和反应，提高废水处理的效率和水质。

   - **固体废物处理**：用于处理固体废物，如城市垃圾和工业废渣。流化床反应器能够实现高效的物料混合和反应，提高废物处理的效率和资源回收率。

### 4. **材料科学**

   - **颗粒涂层**：用于颗粒材料的涂层过程，如催化剂载体涂层和药物颗粒涂层。流化床反应器能够提供均匀的涂层和高效的物料处理，确保涂层的质量和性能。

   - **材料合成**：用于合成各种材料，如纳米材料、复合材料和陶瓷材料。流化床反应器能够实现均匀的温度控制和高效的物料混合，提高材料合成的效率和质量。

   - **纳米材料制备**：用于制备纳米颗粒和纳米复合材料。流化床反应器能够提供高效的传质和传热，确保纳米材料的均匀性和性能。

### 5. **制药行业**

   - **药物合成**：用于药物的合成和纯化过程。流化床反应器能够提供高效的传质和反应，确保药物的纯度和活性。

   - **药物颗粒处理**：用于药物颗粒的干燥、涂层和造粒过程。流化床反应器能够实现均匀的温度控制和高效的物料处理，确保药物颗粒的质量和性能。

### 6. **食品加工**

   - **食品干燥**：用于食品的干燥过程，如奶粉、咖啡和调味料的干燥。流化床反应器能够提供均匀的温度控制和高效的物料处理，确保食品的质量和口感。

   - **食品颗粒处理**：用于食品颗粒的涂层和造粒过程。流化床反应器能够实现均匀的涂层和高效的物料处理，确保食品颗粒的质量和性能。

### 7. **科研与实验室**

   - **实验研究**：用于各种实验研究，如化学反应机理研究、材料合成和工艺优化。流化床反应器能够提供高效的传质和传热，确保实验的准确性和可重复性。

   - **教学演示**：用于教学演示，展示流化床反应器的基本原理和技术，培养学生的科研能力和创新思维。

通过上述应用领域，流化床反应器在多个工业领域中发挥着重要作用，帮助企业提高生产效率、降低成本和提升产品质量。其高精度和高可靠性的特点，使其成为现代工业生产中不可或缺的关键设备。
